CAMERA TECHNIQUE

撮影技術

診療放射線技師の皆様へ。一般撮影のワンポイントアドバイスをご紹介いたします。

ステンバース(45°ver)

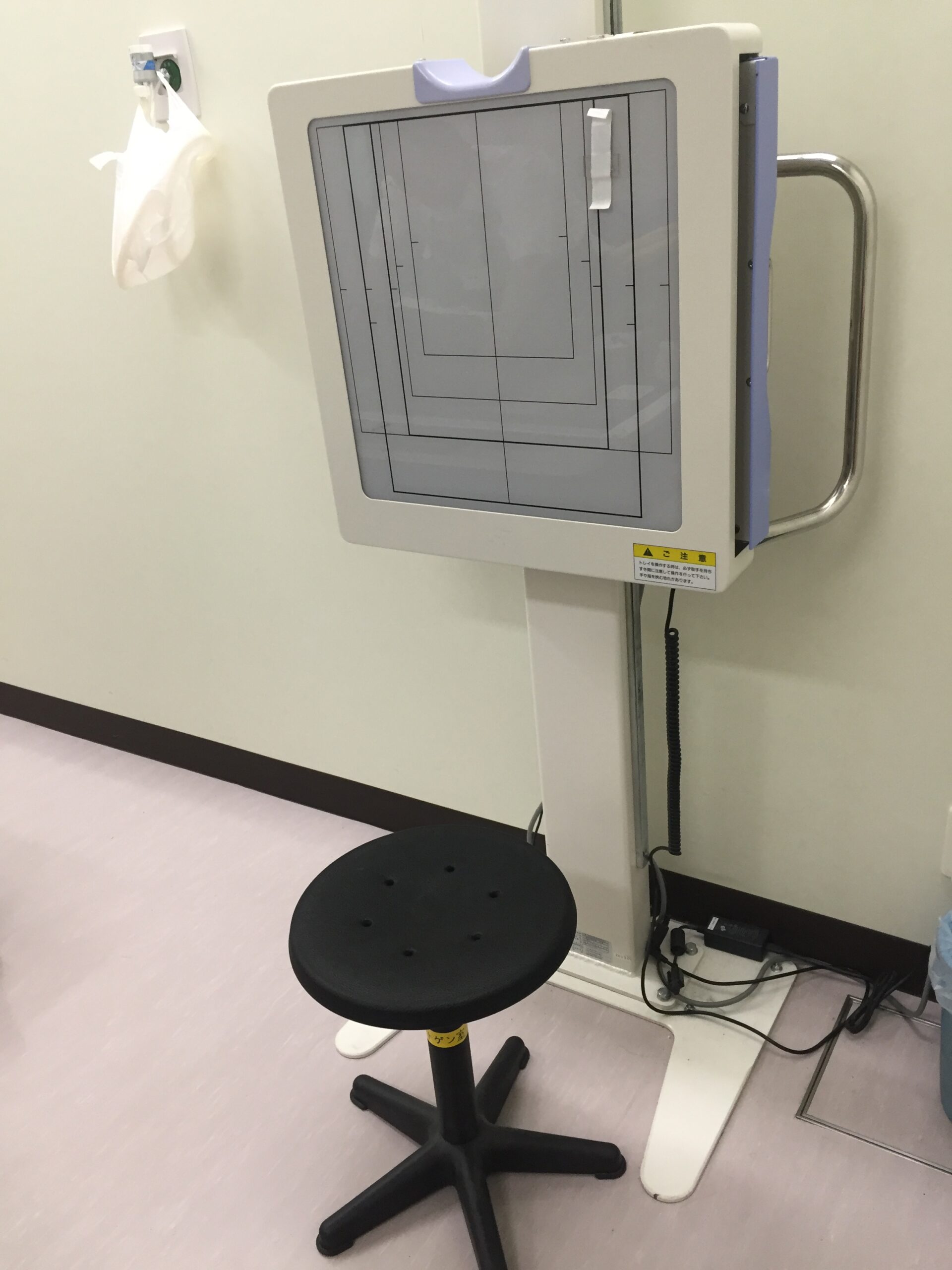

1) 坐位推奨

回転する丸椅子等を使うと、さらに微調整がやりやすいです。

2)顎を引かせてOMを水平にする。

照射野ランプを点けて確認。この時、矢状面を垂直に保つ事。

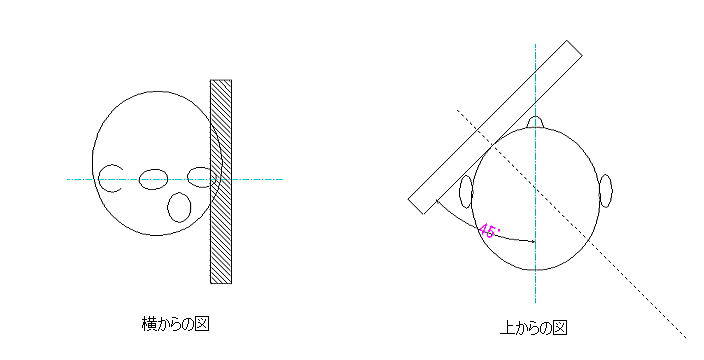

3)椅子に対して、45°の角度で検側をリーダーにつける。

図参照

4)参考画像

肩関節腔

1)肩を上から触り、上腕骨骨頭の体躯側の関節を親指と人差し指で確認する。

親指と人差し指を結ぶ線を中心線に対して垂直にする。

2)腕を曲げさせカラダにつける。

頭尾方向に13°~15°振り、写真の親指の内側くらいを中心として照射する。

3)参考画像

肩関節スカプラy

1)リーダーに対して、斜めに立たせる。

上腕骨

2)頭尾方向↘(13°~15°)に、管球を振り

高さは、下の写真の親指くらいのところに入射する。

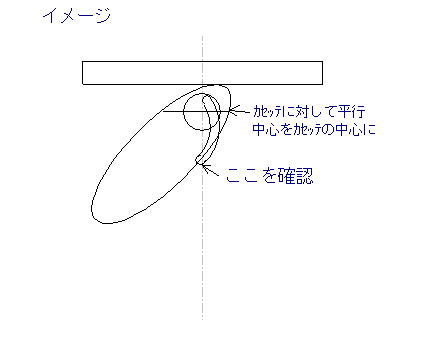

3)この時、右手で上腕骨頭の中心をキープしつつ肩甲骨の内側縁を確認して中心に合わせる。

※この時、お腹を抱えるようなポーズにすると、 肩甲骨が、少し外側にスライドして、撮影しやすくなります。 (真後ろに立って、リーダーの縦線・上腕骨頭の中心・ 肩甲骨の内側縁の3点を一直線に並べる)

4)参考画像

猫背やスマホ首(テキストネック)など前傾があると、うまく出ない場合があります。3点を合わせる直前に「胸をはって下さい」と、一声をかけると、再現性も向上します。
※あまり時間をかけると、ズレが生じてきます。

膝関節側面

1)検測側を下にして、非検測側の膝をできるだけ曲げるか立膝にしてもらう。

枕・腰の回転により膝蓋骨をカセッテに対し垂直にする。

2)膝蓋骨を正面から観察して、カセッテに対し水平にする。

3)脛骨を触り、へこみが確認できる場所に入射する。

赤い点は、入射点です。

4)参考画像

赤い点は、入射点です。

スカイライン

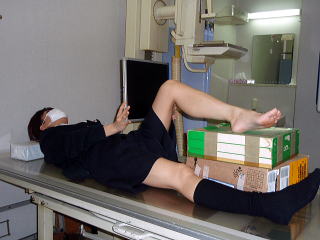

1)足をあげる。

色々な、撮影方法がありますが、箱を使う撮影が一番安定した撮影方法だと思います。
箱がない場合、発泡スチロールやいらなくなった本等で足をあげます。
坐位にて撮影する方法もありますが、被爆を考えると臥位推奨です。

2)膝蓋骨の角度(側面から)

上の写真では、膝蓋骨が斜めに向いているので、下の写真のように踵を上げて膝蓋骨を水平にする。

3)膝蓋骨の角度(上部から)

上の写真では、膝蓋骨が外側に斜めに向いているので、足を内転させて下の写真のように膝蓋骨をまっすぐに保つ。

4)参考画像

舟状骨近位

1)ポジション

手を広げ、人差し指を指標として撮影
手のツボ合谷(こうごく)あたりに正面から30°の角度にて撮影

2)参考画像

舟状骨遠位

1)ポジション

手を広げ、親指を指標として撮影
手のツボ合谷(こうごく)あたりに正面から30°の角度にて撮影

2)参考画像
